راهنمای برگه ACP: ساختار، رتبه بندی آتش سوزی، ساخت و لیست خرید

دو نقل قول برای یک بسته نما می توانند 30 درصد از هم فاصله داشته باشند در حالی که هر دو برگه مشخصات ACP را می خوانند. شکاف معمولاً در وسط پانل پنهان می شود: یک ورق دارای یک هسته پلی اتیلن است، دیگری یک هسته معدنی دارای درجه آتش سوزی است، و آن لایه واحد تعیین کننده طبقه بندی آتش، باند قیمت و ساختمان هایی است که مواد ممکن است به طور قانونی نصب شوند. یک ورق ACP که مخفف ورق پانل کامپوزیت آلومینیوم است، یک ساندویچ از دو پوسته آلومینیومی نازک است که به یک هسته متصل شده است. به خوبی مشخص شده، صافی، استحکام و وزن سبک را در یک ماده ارائه می دهد. مشخص شده ضعیف، به یک مشکل انطباق و مسئولیت تبدیل می شود.

ورق ACP از چه ساخته شده است

هر صفحه ACP از همان منطق ساخت پیروی می کند. دو پوسته آلومینیومی، معمولاً با ضخامت 0.3 تا 0.5 میلی‌متر و از آلیاژهای سری 1xxx یا 3xxx نورد شده‌اند، با هسته‌ای از پلی اتیلن (PE)، ترکیب ضد حریق پر از مواد معدنی (FR) یا یک هسته معدنی متراکم درجه A2. ضخامت های کلی 3، 4، 5 و 6 میلی متر اکثر پروژه ها را پوشش می دهد و 4 میلی متر پیش فرض برای دیوارهای خارجی است. عرض سیم پیچ های استاندارد 1220 تا 1575 میلی متر به پهنای پانل با همان محدوده تبدیل می شود و از آنجایی که خروجی به طور مداوم از سیم پیچ اجرا می شود، طول برش های 4 تا 6 متری به جای سفارشات خاص معمول است.

پایان روی پوست ها زندگی می کند. رنگ پلی استر برای پانل های داخلی مناسب است، در حالی که پوشش رویی PVDF تقریباً 25 تا 30 میکرون روی یک پرایمر، سیستم خارجی پذیرفته شده است زیرا رنگ و براقیت را در برابر اشعه ماوراء بنفش حفظ می کند. اثر ساندویچ مکانیک را توضیح می دهد: جدا کردن دو پوسته نازک با یک هسته سبک، سفتی خمشی را چند برابر می کند، بنابراین یک ورق 4 میلی متری مانند یک صفحه بسیار سنگین تر عمل می کند در حالی که وزن آن تقریباً 6 تا 8 کیلوگرم در متر مربع است. همین ساختار، روش ساخت امضا را فعال می‌کند، که در آن یک شیار V شکل که در پوسته عقب قرار می‌گیرد، به پانل اجازه می‌دهد تا در سینی‌های واضح و کاست‌های گوشه‌ای قرار گیرد.

رتبه بندی آتش: خط بین هسته های PE، FR و A2

هسته اصلی خط تقسیم در این صنعت است. ورق های هسته پلی اتیلن ارزان هستند، به راحتی تا می شوند و برای تابلوها و فضاهای داخلی کاملاً قانونی هستند، اما می سوزند و چکه می کنند و اکنون بسیاری از کشورها آنها را در نماهای بالاتر از ارتفاع تعریف شده محدود یا ممنوع می کنند. هسته‌های FR پر از مواد معدنی معمولاً طبق EN 13501-1 به کلاس B می‌رسند، در حالی که هسته‌های معدنی متراکم به A2-s1,d0 می‌رسند، درجه‌ای که بیشتر کدهای بلندمرتبه انتظار دارند. در آمریکای شمالی، ASTM E84 شعله پخش می‌شود و شاخص‌های توسعه‌یافته دود نقشی معادل را ایفا می‌کنند. قبل از اینکه هر پانلی وارد مشخصات نما شود، طبقه بندی چاپ شده روی گواهی آزمایشی را بخوانید، نه کلمه نسوز بازاریابی را.

نمودار رادار مبادلات را در یک نمای متراکم می کند، با استفاده از نمراتی که منعکس کننده تجربیات معمول صنعت هستند نه مقادیر واحد آزمایشگاهی. نمایه پلی اتیلن توضیح می دهد که چرا مواد همچنان به فروش می رسند: ارزان است، به راحتی تا می شود و صاف می ماند، اما ایمنی در برابر آتش و پذیرش کد در پایین آن قرار دارد. نمایه FR مسیر میانی متعادلی است که برای رتبه بندی کلاس B که بیشتر کارهای متوسط ​​را باز می کند، حق بیمه هزینه متوسطی را مبادله می کند. نمایه A2 از نظر ایمنی در برابر آتش و پذیرش کد، دقیقاً همان چیزی است که مشخصات بلندمرتبه ایجاب می کند، تا لبه بیرونی کشیده می شود، در حالی که شکل پذیری و امتیاز هزینه آن قیمت این انطباق را نشان می دهد. هسته‌های معدنی برای مسیریابی و تا شدن سفت‌تر هستند و کنترل فرآیند سخت‌تر پشت آن‌ها باعث افزایش هزینه‌ها می‌شود.

تولید هر سه گرید در یک ردپای خطی را می طلبد که بتواند فرمول های هسته و پارامترهای پیوند را بدون حدس و گمان تغییر دهد:

خط تولید پنل کامپوزیت فلزی دو طرفه A2/B1 یک خط دو منظوره که بین PE/B1 و تولید هسته مقاوم در برابر آتش کلاس A روی یک ردپا جابه‌جا می‌شود و با بحث قبلی خطوطی که فرمول‌بندی هسته و پارامترهای پیوند را بدون حدس و گمان تغییر می‌دهند مطابقت دارد. مشاهده محصول →

چگونه یک ورق ACP در یک خط پیوسته ساخته می شود

تقریباً تمام ورق های ACP با کیفیت از یک خط سیم پیچ به پانل پیوسته جدا می شوند و هر مرحله یک اثر انگشت روی پانل تمام شده باقی می گذارد. کویل های آلومینیومی بالا و پایین برای تغذیه بدون وقفه بدون سیم پیچ و به هم متصل می شوند. یک مرحله تمیز کردن و پیش تصفیه شیمیایی سطح را به گونه‌ای تنظیم می‌کند که رنگ و چسب بتوانند آن را بگیرند. کویل هایی که از قبل رنگ آمیزی شده خریداری نمی شوند از ایستگاه های پرایمر و پوشش بالایی با کوره های پخت عبور می کنند. هسته، چه پلی اتیلن اکسترود شده یا ورق معدنی عرضه شده، با فیلم چسب حرارتی پوشانده می شود، تا زمانی که فیلم فعال شود، حرارت داده می شود و در یک واحد غلتکی بر روی هر دو پوست فشار داده می شود. خنک‌کردن، برش لبه‌ها، و برش به طول، کار را می‌بندد.

کنترل دما در امتداد این ترتیب، پانلی را که برای دهه‌ها چسبیده باقی می‌ماند از پانلی که در یک سال لایه‌پوش می‌شود جدا می‌کند.

نمودار خطی یک نمایه حرارتی نماینده از ورودی سیم پیچ تا خروجی پانل را نشان می دهد که مقادیر آن به عنوان نقاط تنظیم معمولی به جای دستور العمل های ثابت داده شده است. صعود ملایم از طریق باز کردن، تمیز کردن و خشک کردن، رطوبت را بدون ضربه زدن به آلومینیوم از بین می برد. منطقه پخت نزدیک به 225 به اوج می رسد زیرا شیمی رنگ برای چسبندگی و مقاومت در برابر آب و هوا نیاز به اتصال عرضی کامل دارد. سپس دما در ناحیه لمینیت حدود 200 است، پنجره ای که فیلم چسب فعال می شود و به بافت میکرو پوست جریان می یابد. مرحله نیپ آن گرما را تحت فشار نگه می دارد تا خط پیوند به طور یکنواخت تشکیل شود و افت نهایی به سمت محیط قبل از برش، چسب را قفل می کند، به همین دلیل است که نظم خنک کننده مستقیماً در نتایج آزمایش لایه برداری نشان داده می شود.

خطوط اختصاص داده شده به خروجی غیر قابل احتراق از همان اسکلت با پنجره های فرآیندی سفت تر پیروی می کنند:

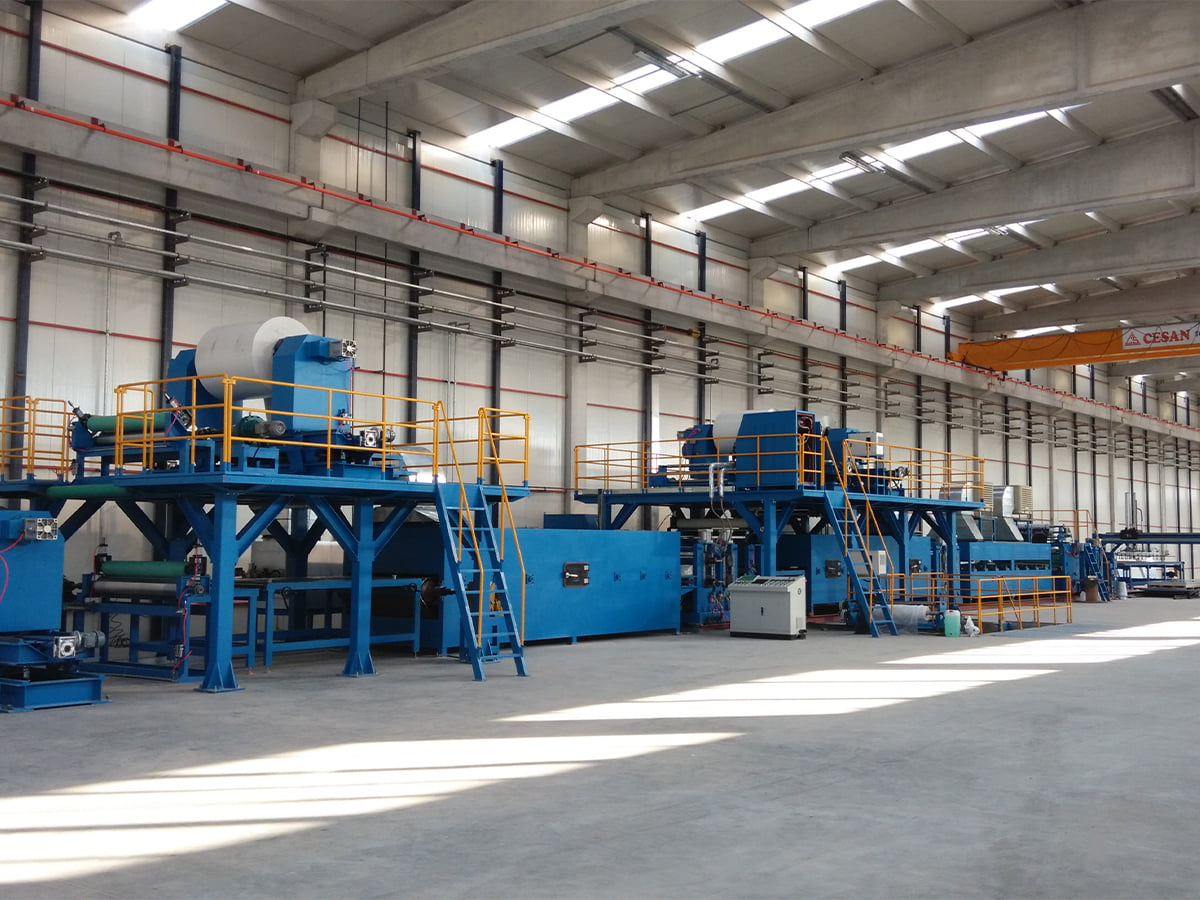

خط تولید کویل A2 / خط کامپوزیت A2 ACP یک خط اختصاصی برای خروجی غیر قابل احتراق A2، به دنبال همان فرآیند پیوسته سیم پیچ به پانل توضیح داده شده، اما با پنجره های فرآیندی محکم تر، که آن را برای کارخانه هایی که کیفیت پانل درجه بندی آتش را هدف قرار می دهند، مرتبط می کند. مشاهده محصول →

معیارهای کیفیت و تحمل‌ها که قبل از خرید باید بررسی شوند

بیشتر اختلافات کیفیت به تعداد انگشت شماری از ویژگی های قابل اندازه گیری بازمی گردد، بنابراین آنها را در قرارداد بنویسید. ضخامت پوست را با یک میکرومتر بررسی کنید، زیرا پوست 0.4 میلی متری که به عنوان 0.5 میلی متر فروخته می شود رایج ترین راه برای پنهان کردن حاشیه است. ساخت کل پوشش را با یک گیج بررسی کنید و انتظار داشته باشید که سیستم های PVDF در 25 میکرون یا بیشتر باشد. ارقام قدرت لایه برداری را بخواهید که معمولاً 4 نیوتن بر میلی متر یا بالاتر برای پانل های با کیفیت و محدودیت های کمان اندازه گیری شده در دهانه دو متری مشخص می شود. وزن ارزان‌ترین ممیزی در بین همه است، زیرا ورقه‌ای که نسبت به ساختار اسمی خود وزن کمی دارد، نازک بودن هسته یا پوسته‌ها را پذیرفته است.

نمودار ستونی وزن‌های معمولی در هر متر مربع را برای موادی که برای بودجه‌های پوششی مشابه رقابت می‌کنند، مقایسه می‌کند. تقریباً 7 کیلوگرم بر متر مربع، یک ورق استاندارد 4 میلی‌متری ACP، آلومینیوم جامد 3 میلی‌متری را در حالی که سطح صاف‌تری را نگه می‌دارد، پایین می‌آورد. سیمان الیافی و ورق فولادی سی تا هفتاد درصد وزن بیشتری دارند که از طریق قاب های سازه ای، هزینه حمل و نقل و ساعات نصب چند برابر می شود. این مزیت با ارتفاع ساختمان گسترش می یابد، جایی که هر کیلوگرم صرفه جویی در نما، بار روی براکت ها و زیرسازی را کاهش می دهد. این ارقام ساختارهای تجاری رایج را توصیف می‌کنند و یک ACP سنگین‌تر با پوسته‌های 0.5 میلی‌متری و هسته متراکم A2 به سمت 8 کیلوگرم بر متر مربع صعود می‌کند، اما همچنان گروه را رهبری می‌کند. وزن را به عنوان یک بررسی غربالگری در نظر بگیرید، سپس ضخامت پوست و پوشش را با ابزار تأیید کنید.

انتخاب خط تولید پشت ورق

اگر پانل ها را بخرید، خط پشت آنها به اندازه دیتاشیت اهمیت دارد. اگر پانل می سازید، خط کسب و کار است. خطوط پیوسته پوسته ها و هسته را تحت گرمای کنترل شده و فشار نیپ ثابت به هم می چسبانند، به همین دلیل است که پانل های آنها صافی محکم تر و قدرت پوسته شدن باریک تری را نسبت به خروجی دسته ای نشان می دهند. خطوط دو طرفه هر دو پوست را در یک گذر می پوشانند و به هم می چسبانند، هندلینگ برش را کاهش می دهند و تقارن را بهبود می بخشند، در حالی که چیدمان های یک طرفه توان عملیاتی را با هزینه ورودی کمتر معامله می کنند. توانایی جابجایی بین ترکیبات شیمیایی هسته PE، B1 و A2 در یک خط، تعیین می‌کند که یک گیاه تا چه حد می‌تواند در محدوده محصول قرار گیرد.

پیوند پیوسته در مقابل دسته ای

پرس های باندینگ دسته ای هزینه کمتری دارند و برای دوره های کوتاه مناسب هستند، اما هر مکث مجدداً تغییر دما و فشار را در خط اتصال ایجاد می کند. خطوط پیوسته نیازمند سرمایه گذاری اولیه بیشتر و پاداش دادن به کارخانه هایی است که کمپین های طولانی را در عرض های استاندارد اجرا می کنند. هنگام ارزیابی یک تامین کننده، بپرسید که پانل نقل قول از کدام خط آمده است، سپس داده های صافی و لایه برداری را از همان خط درخواست کنید.

تجهیزات بالادست نیز اهمیت دارند، زیرا پیش تصفیه و کیفیت پوشش، چسبندگی و عمر رنگ را تعیین می کند. یک خط فقط به اندازه تمیزترین مرحله آن خوب است. برای دید وسیع‌تری از دسته‌های تجهیزات درگیر، این نمای کلی را ببینید خط تولید پانل کامپوزیت فلزی محدوده، و برای یک مسیر تصمیم گیری ساختاریافته، راهنمای در انتخاب خط تولید پانل کامپوزیت فلزی با کارایی بالا توان عملیاتی، سیستم های کنترل و شرایط خدمات را به طور مفصل پوشش می دهد.

گیاهانی که هر دو بخش تزئینی و دارای درجه آتش را ارائه می دهند، اغلب یک خط انعطاف پذیر اختصاصی برای خروجی FR اجرا می کنند:

خط کامپوزیت PE/B1-FR ACP یک خط لمینیت حرارتی انعطاف‌پذیر که پانل‌های کامپوزیت آلومینیومی با درجه آتش PE و B1 را با کنترل PLC و لمینیت غلتکی قابل انتخاب تولید می‌کند که به بخش‌های تزئینی و دارای درجه آتش نشانی در ادامه اشاره می‌کند. مشاهده محصول →

جایی که برگه های ACP ارزش خود را به دست می آورند

صفحات ACP بر چهار عرصه وسیع تسلط دارند. روکش‌های ساختمان، از جمله پرده‌های باران، زیراندازها و روکش‌های ستون، بزرگ‌ترین و سخت‌گیرترین هستند، زیرا کدهای آتش‌سوزی و ضمانت‌های هوازدگی هر دو اعمال می‌شوند. تابلوهای راهنما و راه یاب از ورق هسته پلی اتیلن نازک استفاده می کنند که شکل پذیری و کیفیت چاپ بیشتر از درجه آتش سوزی اهمیت دارد. دکوراسیون داخلی، از پوشش دیوار گرفته تا سقف، به مسطح بودن و تنوع پرداخت اهمیت می دهد، در حالی که بدنه های حمل و نقل و محوطه های صنعتی از مزیت وزن بهره می برند.

نمودار میله ای تقسیم تقریبی مصرف را در این عرصه ها نشان می دهد که از الگوهای رایج صنعت به جای یک نظرسنجی حسابرسی شده استخراج شده است. روکش نما تا حد زیادی بیشترین سهم را به خود اختصاص می دهد و همچنین بخشی است که گواهینامه ها و ضمانت های پوشش وزن تجاری واقعی دارند. ساینیج یک پایه حجم ثابت باقی می ماند زیرا ورق هسته پلی اتیلن نازک به سرعت مسیریابی و چاپ می کند. کارهای داخلی با چرخه‌های بازسازی رشد می‌کنند و از همان پالت‌های پایانی مانند پروژه‌های بیرونی استفاده می‌کنند. تقاضای حمل‌ونقل و صنعتی از نظر حجم کمتر است، اما اغلب برای تحمل‌های محدود حق بیمه پرداخت می‌کند، به همین دلیل است که خطوط انعطاف‌پذیری که می‌توانند درجه‌ها را تغییر دهند، در جایی که هر چهار بخش همزیستی دارند، برنده می‌شوند.

خوراکی های کلیدی

موارد ضروری در یک لیست قرار می گیرند:

1. ابتدا هسته را بخوانید: PE، FR یا A2 هم قیمت و هم محل نصب ورق را تعیین می کند.
2. ضخامت پوست، ساختار پوشش و استحکام پوسته شدن را با ابزار و نه بروشور بررسی کنید.
3. پانل هایی از خطوط پیوسته با داده های مسطح و لایه برداری مستند را ترجیح دهید.
4. هسته اصلی را با برنامه مطابقت دهید: فضای داخلی PE را تحمل می کند، نماهای مرتفع نیاز A2 دارند.
5. برای تولیدکنندگان، انعطاف پذیری در سطوح اصلی، یک دارایی تولید را به چندین بازار محصول تبدیل می کند.

چه پانل ها را مشخص کنید و چه آنها را تولید کنید، منطق یکسانی اعمال می شود: هسته محصول را تعریف می کند و فرآیند پشت صفحه کیفیتی را که می توانید ثابت کنید تعیین می کند.
